A 10 kW ühefaasiline hübriidmuunduron mõeldud päikesepaneelide, akuhoidlate, majapidamis- või kaubanduslike koormuste ja kommunaalvõrgu koordineerimiseks ühes energiahaldussüsteemis. Suure elektrinõudluse, ebastabiilse võrguvarustuse, kasvavate energiakulude või piiratud katusepinnaga kasutajate jaoks võib õige inverter aidata parandada päikeseenergia omatarbimist ja pakkuda struktureeritud teed aku varundamiseks. Selles juhendis selgitatakse, kuidas 10 kW võimsusega ühefaasiline hübriidmuundur töötab, mida teevad selle põhikomponendid, millised spetsifikatsioonid on olulised ja kuidas kavandada usaldusväärne süsteem vastavalt tegelikele energiavajadustele.
Sisukord
- 1. 10 kW ühefaasilise hübriidmuunduri mõistmine
- 2. Kuidas see haldab erinevaid energiaallikaid?
- 3. Miks on 10 kW võimsus oluline?
- 4. Millised tehnilised andmed on kõige olulisemad?
- 5. Kuidas tuleks aku ladustamist planeerida?
- 6. Kuidas tuleks päikeseenergia süsteem sobitada?
- 7. Mis juhtub elektrikatkestuse ajal?
- 8. Milliseid paigaldusprobleeme tuleks vältida?
- 9. Kuidas saab ehitada praktilist energiasüsteemi?
- 10. Korduma kippuvad küsimused

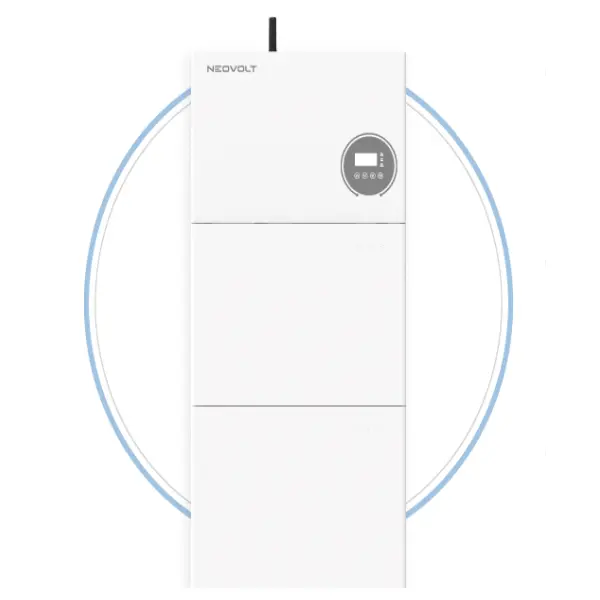

1. 10 kW ühefaasilise hübriidmuunduri mõistmine
Hübriidinverter ühendab päikeseinverteri ja akuinverteri funktsioonid ühes koordineeritud seadmes. Selle asemel, et käsitleda päikeseenergia tootmist ja energia salvestamist täiesti eraldiseisvate süsteemidena, saab see hallata energiavooge fotogalvaaniliste paneelide, akude, elektrikoormuste ja elektrivõrgu vahel. See konfiguratsioon on eriti kasulik kinnisvaraobjektide puhul, mis soovivad suurendada päikeseenergia omatarbimist, säilitades samal ajal juurdepääsu võrgu elektrile ja aku varukoopiale.
Nimetus “10 kW” viitab muunduri vahelduvvoolu nimivõimsusele. Märgistus "ühefaasiline" tähistab elektritoite tüüpi, millega see on mõeldud töötama. Tegelik pinge, sagedus, maksimaalne vool, PV sisendvahemik, aku pingevahemik ja võrgunõuded sõltuvad konkreetsest mudelist ja turust.
Hübriidinverter võib toetada ka mitmeid tööstrateegiaid, sealhulgas omatarbimist, aku varundust, kasutusaja energiahaldust ja kontrollitud võrgulaadimist. Funktsioonid on aga mudeliti erinevad, nii et paigaldajad peaksid enne süsteemi projekteerimist alati kontrollima tootja tehnilist dokumentatsiooni.
2. Kuidas see haldab erinevaid energiaallikaid?
Hübriidarhitektuuri peamine eelis on koordineeritud energiahaldus. Päikeseelektrit toodetakse alalisvooluna, samas kui enamik kodu- ja kaubandusseadmeid kasutab vahelduvvoolu. Akud salvestavad alalisvoolu ja elektrivõrk varustab vahelduvvoolu. Inverter toimib nende allikate vahelise juhtimis- ja konversioonipunktina.
Tüüpilise omatarbimise strateegia korral varustab päikeseenergia esmalt aktiivseid koormusi. Üleliigne energia võib seejärel akut laadida ja kui see on lubatud, võidakse täiendavat elektrienergiat võrku eksportida. Kui päikeseenergia tootmine väheneb, võib aku sõltuvalt valitud töörežiimist enne võrguelektri kasutamist koormusi vastu pidada.
Selline kooskõlastatud lähenemisviis võib aidata lahendada levinud probleemi: päikeseenergia tootmine saavutab sageli maksimumi päevavalgustundidel, samal ajal kui elamute elektrinõudlus võib suureneda õhtul. Akusalvestus võimaldab osa päevasest päikeseenergia tootmisest nihutada hilisemaks tarbimiseks.
3. Miks on 10 kW võimsus oluline?
10kW klassi inverter võib sobida kinnistutele, kus elektrivajadus on tunduvalt suurem kui väikesel elamul. Seda saab kasutada suuremates kodudes, töökodades, väikestes ärihoonetes, taludes, kontorites või muudes suurtes ühefaasilistes koormustes.
Oluline punkt ei ole lihtsalt number "10 kW". Inverter peaks vastama saidi tegelikule koormusprofiilile. Kinnistul võib olla kõrge lühiajaline tippkoormus, mille põhjustavad mootorid, pumbad, kompressorid, kliimaseadmed või muud seadmed, säilitades samal ajal palju väiksema keskmise koormuse.
| Süsteemi tegur | Miks see on oluline | Mida kontrollida |
|---|---|---|
| Pidev vahelduvvool | Määrab, kui palju koormust saab pidevalt tarnida. | Nimiväljundvõimsus ja töötingimused. |
| Tippvõimsus | Mootorid ja kompressorid võivad vajada täiendavat käivitusvõimsust. | Ülepinge võimsus ja kestus. |
| Aku väljund | Suur inverter ei suuda pakkuda täisvõimsust, kui aku ei suuda pakkuda piisavat voolu. | Aku pinge, maksimaalne tühjendusvool ja BMS-i piirangud. |
| PV võimsus | Määrab, kui palju päikeseenergiat saab ühendada. | Maksimaalne PV võimsus, pinge, vool ja MPPT vahemik. |
| Võrguühendus | Kohalikud kommunaalettevõtted võivad kehtestada ekspordi- või voolupiirangud. | Võrgu pinge, sagedus, faas ja kohalikud eeskirjad. |
4. Millised tehnilised andmed on kõige olulisemad?
Tootesildid võivad muuta hübriidinverterid sarnaseks, kuid üksikasjalikud spetsifikatsioonid võivad oluliselt erineda. Hoolikas võrdlus peaks keskenduma elektrilisele ühilduvusele, mitte ainult nimivõimsusele.
Vahelduvvoolu väljundi spetsifikatsioonid
Ühefaasiline 10 kW inverter töötab seda toitekonfiguratsiooni kasutavatel turgudel tavaliselt vahemikus 220–240 V, sõltuvalt elektrivõrgust 50 Hz või 60 Hz. Mõnede 10 kW võimsusega toodete vahelduvvoolu väljundvool on umbes 43–46 A 220–240 V juures, kuid täpne väärtus sõltub nimipingest ja konstruktsioonist.
PV sisend ja MPPT
Maksimaalne PV sisendpinge, tööpinge vahemik, maksimaalne PV vool, lühisvool ja MPPT kanalite arv on olulised spetsifikatsioonid. Rohkem MPPT kanaleid võib pakkuda suuremat paindlikkust, kui katuse orientatsioonid, varjutingimused või stringi konfiguratsioonid erinevad.
Tõhusus
Konversiooni efektiivsus mõjutab seda, kui palju toodetud energiat jõuab koormusteni või akuni. Avaldatud spetsifikatsioonid 10 kW võimsusega hübriidmuundurite mudelite kohta võivad läheneda vahemikku üle 90%, kuid maksimaalset efektiivsust ei tohiks tõlgendada kui efektiivsust, mis saavutatakse igas töötingimustes.
Kaitse ja ümbris
Välispaigaldiste või nõudlike paigalduste puhul võivad kaitse tolmu ja vee eest, temperatuuri juhtimine, liigpingekaitse, liigvoolukaitse ja sobivad paigaldustingimused otseselt mõjutada pikaajalist töökindlust.
Näiteks praegustel turul olevatel 10 kW ühefaasilistel toodetel on aku pinge, MPPT konfiguratsioon, maksimaalne PV sisend, vahelduvvool, korpuse nimiväärtus ja sideliidestes märkimisväärne kõikumine. Seetõttu tuleks süsteemi lõplikuks kujundamiseks alati kasutada täpset mudeli andmelehte.
5. Kuidas tuleks aku ladustamist planeerida?
Aku mahutavus ja inverteri võimsus on kaks erinevat mõistet. 10 kW inverter kirjeldab võimsust, samas kui aku võimsust väljendatakse üldiselt kWh-des ja see kirjeldab, kui palju energiat saab salvestada.
Näiteks 20kWh kasuliku võimsusega aku ei tähenda, et see suudaks automaatselt 10kW pidevalt välja anda. Aku maksimaalne laadimis-/tühjenemisvool, pinge, BMS-i piirid, temperatuur, laadimisaste ja inverteri ühilduvus mõjutavad tegelikku jõudlust.
Küsimused aku kohta, mida enne paigaldamist kontrollida
- Kas aku pinge ühildub inverteriga?
- Kas inverter toetab aku keemiat ja BMS-i sideprotokolli?
- Mis on maksimaalne pidev laadimisvool?
- Mis on maksimaalne pideva tühjenemise vool?
- Kui palju kasutatavat energiat on saadaval?
- Kas hiljem saab lisada täiendavaid akumooduleid?
- Kas aku tootja kiidab konkreetse inverteri mudeli heaks?
6. Kuidas tuleks päikeseenergia süsteem sobitada?
PV massiiv peaks olema konstrueeritud vastavalt inverteri lubatud alalispingele, voolule, maksimaalsele PV võimsusele ja MPPT tööpiirkonnale. Mõned 10 kW ühefaasilised hübriidmudelid võimaldavad PV sisendit inverteri vahelduvvoolu reitingust kõrgemal, mis võib aidata parandada päikeseenergia tootmist nõrga päikesevalguse või ebasoodsa ilmaga perioodidel.
Näiteks näitavad erinevate 10 kW võimsusega toodete avaldatud spetsifikatsioonid maksimaalseid PV sisendväärtusi vahemikus umbes 13 kW kuni 20 kW või rohkem, olenevalt arhitektuurist. Need arvud on pigem näited kui universaalsed nõuded ning järgida tuleb inverteri tootja piirmäärasid.
PV disaini kontrollnimekiri
- Arvutage eeldatav päikeseenergia aastane ja hooajaline toodang.
- Kontrollige stringi minimaalset ja maksimaalset pinget.
- Kontrollige iga MPPT-sisendi maksimaalset voolu.
- Arvestage PV avatud vooluahela pinge madala temperatuuriga tõusu.
- Hinnake varjutust ja erinevaid katusesuundi.
- Sobitage stringi konfiguratsioon saadaolevate MPPT-kanalitega.
- Kinnitage kohalikud elektri- ja võrguühenduse nõuded.
Õige stringi disain on eriti oluline, kuna pinge- või voolupiirangute ületamine võib kahjustada seadmeid või põhjustada süsteemi töötamise väljaspool ettenähtud tingimusi.
7. Mis juhtub elektrikatkestuse ajal?
Üks peamisi põhjusi, miks kasutajad peavad hübriidsüsteeme, on varutoide. Kuid sõna „hübriid” üksi ei garanteeri, et iga inverter suudab elektrikatkestuse ajal varuvoolu pakkuda.
Varundusvõimeline süsteem vajab üldiselt ühilduvat akut ja inverterit, mis on mõeldud kaitstud koormuste eraldamiseks elektrivõrgust, kui võrgu toide katkeb. Seejärel loob muundur varuahelate jaoks sobiva kohaliku vahelduvvoolutoite.
See eristamine on oluline, kuna tavalised võrguga ühendatud päikeseinverterid lülituvad tavaliselt välja, kui elektrivõrk pole saadaval. Saartevastane kaitse on vajalik, et vältida tehnovõrgu tahtmatut pingestamist.
Varundamise planeerimist tuleks kaaluda
- Milliseid vooluringe peetakse oluliseks?
- Mis on kombineeritud pidev koormus?
- Millistel seadmetel on kõrge käivitusvool?
- Kui kaua tuleks varutoidet säilitada?
- Kui palju aku energiat on saadaval?
- Kas päikesepatarei saab akut laadida katkestuse ajal?
Näiteks võib varuahel seada prioriteediks külmikud, valgustid, võrguseadmed, pumbad, turvasüsteemid, arvutid või valitud HVAC-seadmed, selle asemel, et püüda kõiki seadmeid samaaegselt kasutada.
8. Milliseid paigaldusprobleeme tuleks vältida?
Paljud süsteemiprobleemid ei ole põhjustatud inverterist endast, vaid inverteri, aku, PV-massiivi, elektriliste koormuste ja paigalduskeskkonna mittevastavusest.
Koorma ülemõõtmine
Liiga paljude suure võimsusega seadmete ühendamine varuväljundiga võib põhjustada ülekoormuskaitse aktiveerumist. Suured mootorid ja kompressorid nõuavad erilist tähelepanu, kuna nende käivitusvool võib olla tavapärasest töövoolust oluliselt suurem.
Aku piirangute eiramine
10 kW inverter võib suure võimsusega töötades nõuda suurt akuvoolu. Ebapiisava tühjendusvõimega akupank võib seetõttu piirata tegelikku saadaolevat inverteri võimsust.
Vale PV stringi konfiguratsiooni kasutamine
Pinge ja vool peavad muutuvate ilmastikutingimuste korral jääma muunduri määratud sisendvahemikku. PV pinget tuleks kontrollida nii eeldatavatel töötemperatuuridel kui ka halvimatel tingimustel.
Eeldusel, et igal hübriidmuunduril on samad funktsioonid
Varundusvõime, võrguväline töö, generaatori integreerimine, ekspordi juhtimine, aku laadimine võrgust, paralleeltöö ja jälgimisfunktsioonid on mudeliti erinevad. Neid funktsioone tuleks kinnitada toote dokumentatsioonist, mitte tuletada sõnast "hübriid".
9. Kuidas saab ehitada praktilist energiasüsteemi?
Kõige usaldusväärsem lähenemisviis on alustada saidi energiakäitumisest, selle asemel, et valida inverter ainult selle peamise võimsuse reitingu põhjal.
| Planeerimise etapp | Põhiküsimus | Soovitatav fookus |
|---|---|---|
| Koormuse hindamine | Kui palju elektrit kulub ja millal? | Igapäevane tarbimine, tippkoormused, hooajaline nõudlus. |
| Päikese disain | Kui palju PV saab sait toetada? | Katuse pindala, orientatsioon, varjutus, pinge, vool. |
| Aku planeerimine | Kui palju energiat tuleks varuda? | Öine tarbimine, varundamise kestus, aku võimsus. |
| Inverteri valik | Kas inverter saab elektrisüsteemiga hakkama? | 10 kW väljund, faas, pinge, sagedus, PV ja aku piirangud. |
| Varunduskujundus | Millised koormused peavad töötama? | Kriitilise koormuse vooluringid, pingenõudlus, aku reserv. |
| Järelevalve | Kuidas toimivust kontrollitakse? | Energia tootmine, aku olek, koormuse tarbimine ja alarmid. |
Selline lähenemine aitab vältida levinud ostuviga: suure võimsusega inverteri valimine, arvestamata akut, päikesepaneeli, elektrifaasi või tegelikku koormusprofiili. Korralikult integreeritud süsteem võib olemasolevat päikeseenergia tootmist paremini ära kasutada, pakkudes samal ajal prognoositavamat energiahaldusstrateegiat.
Ettevõtete ja majapidamiste puhul, kes ootavad oma elektrivajaduse kasvu, tuleks kaaluda ka mastaapsust. Patarei laiendamine, inverteri paralleeltöö, sideliidesed, seireplatvormid ja tulevane PV-võimsus võivad mõjutada paigaldise pikaajalist väärtust.
10. Korduma kippuvad küsimused
Milleks kasutatakse 10 kW ühefaasilist hübriidmuundurit?
Seda kasutatakse päikeseenergia tootmise, aku salvestamise, elektrikoormuse ja võrguelektri juhtimiseks ühefaasilises energiasüsteemis. Tüüpilisteks rakendusteks on suuremad elamukinnisvarad, väikesed ärirajatised, töökojad, talud ja muud olulise ühefaasilise nõudlusega objektid.
Kas 10kW hübriidinverter võib töötada ka ilma akuta?
Mõned hübriidinverteri mudelid võivad töötada ilma akuta, samas kui teised võivad teatud töörežiimide jaoks vajada aku salvestamist. Täpne käitumine sõltub mudeli disainist ja püsivarast, seega tuleks enne paigaldamist kontrollida tootja spetsifikatsioone.
Kui suur peaks aku olema 10 kW inverteri jaoks?
Universaalset aku suurust pole. Nõutav võimsus sõltub energiatarbimisest, varundamise soovitud kestusest, tööstrateegiast, aku tühjenemise piiridest ja saadaolevast päikeseenergiast. 10 kW inverter kirjeldab võimsust, samas kui aku mahtu väljendatakse tavaliselt kWh-des.
Kas 10 kW ühefaasiline inverter suudab toita kogu maja?
See võib olla võimeline varustama paljusid majapidamiskoormusi, kuid see, kas see suudab toita kogu vara, sõltub kogukoormusest, tippnõudlusest, kohalikust elektrikonfiguratsioonist ning inverteri pidevast ja liigpingest. Suure võimsusega seadmeid võib olla vaja eraldi hallata.
Kas päikesepaneelid saavad elektrikatkestuse ajal akut laadida?
Mõned varundusvõimelised hübriidsüsteemid võivad võrgukatkestuse ajal jätkata päikeseenergia kasutamist, eeldusel, et inverter, aku, varuarhitektuur ja PV-süsteem on loodud seda töörežiimi toetama. Mitte kõik hübriidinverterid ei paku sama voolukatkestust.
Milliseid akutüüpe saab hübriidmuunduriga kasutada?
Ühilduvus sõltub konkreetsest inverterist. Liitium-ioonakud on tänapäevastes energiasalvestussüsteemides tavalised, samas kui mõned tooted toetavad ka plii-happe- või muid akutehnoloogiaid. Kontrollida tuleks pingevahemikku, maksimaalset voolutugevust, BMS-i sidet ja heakskiidetud akude loendeid.
Mida peaksid paigaldajad enne 10kW hübriidinverteri ostmist kontrollima?
Kõige olulisemad punktid hõlmavad vahelduvvoolu pinget ja sagedust, faasikonfiguratsiooni, nimiväljundit, liigpinget, maksimaalset PV pinget ja voolu, MPPT vahemikku, aku pinge ja voolu piiranguid, aku sidet, varuväljundi võimekust, kaitsereitingut, seireliideseid, kohaldatavaid sertifikaate ja kohalikke võrgunõudeid.
Miks on MPPT konfiguratsioon oluline?
MPPT kanalid võimaldavad inverteril hallata erinevates tingimustes töötavaid PV stringe. Olenevalt süsteemi konstruktsioonist võib sõltumatust jälgimisest kasu saada eraldi katusesuunad või erineva varjutusmustriga alad.
Usaldusväärsema päikeseenergia ja salvestuslahenduse loomine
10 kW ühefaasiline hübriidinverter võib olla kaasaegse päikeseenergia pluss-salvestussüsteemi keskne energiahalduskomponent. Selle väärtust ei määra ainult 10 kW näitaja. Tegelik jõudlus tuleneb sellest, kui hästi inverter on sobitatud PV-massiivi, aku, elektriliste koormuste, võrguühenduse, varundusnõuete ja töökeskkonnaga.
Ostjate ja projektiplaneerijate jaoks on nende suhete selge mõistmine lihtsam vältida ühildumatuid komponente, ootamatuid võimsuspiiranguid ja tarbetuid süsteemikulusid. Täieliku tehnilise spetsifikatsiooni ülevaatamine enne installimist on hädavajalik, eriti kui süsteemi kasutatakse varutoite või suure nõudlusega rakenduste jaoks.
