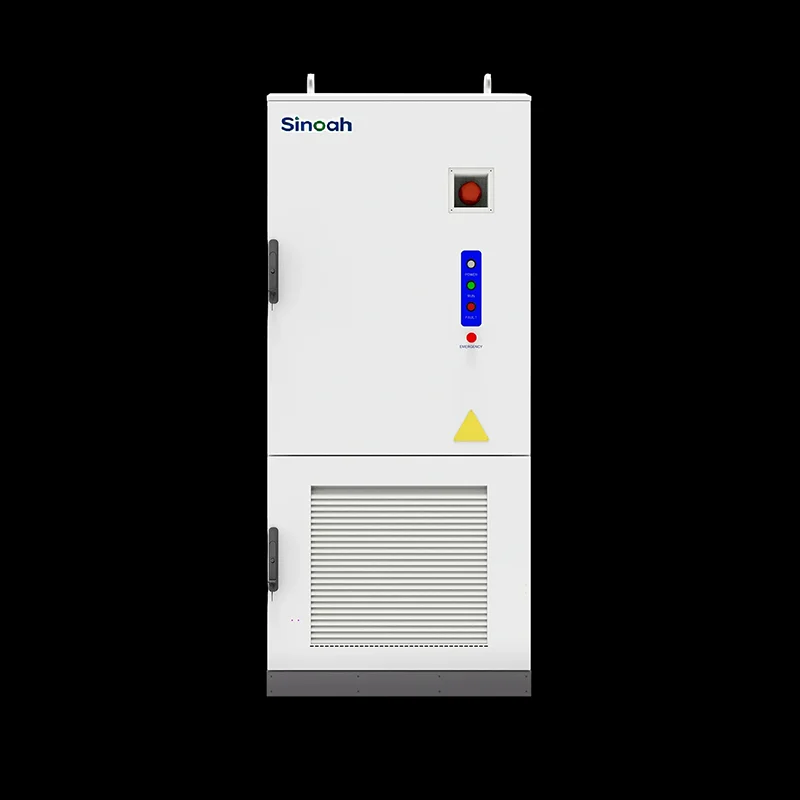

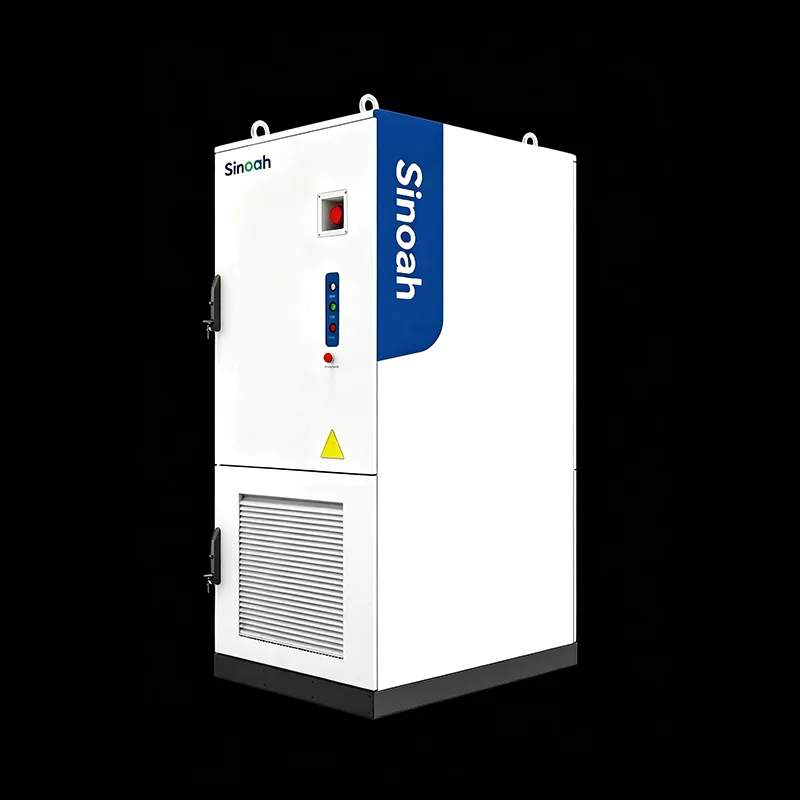

125kW / 261kWh vedelikjahutusega ESS-kapp

Sinoah Energy 125kW / 261kWh vedelikjahutusega ESS-kapp 314Ah LFP elementide, 8000+ tsükli eluea, 3°C piires kontrollitavate elementide temperatuuride erinevuste ja 10-aastase elemendigarantiiga sobib tehastele, hotellidele, ladudele, ärihoonetele, päikeseenergiaprojektidele, elektrijaamadele ja muule. Selle kompaktne 1050 × 1350 × 2400 mm korpus võtab enda alla umbes 1,4 m² ja pakub IP55 kaitset nõudlikele välispaigaldistele.

Kõik-ühes disain ESS-i kiiremaks kommertskasutuseks

Sinoah Energy 125kW / 261kWh vedelikjahutusega ESS-kapp integreerib kaubanduslikuks energia salvestamiseks vajalikud põhikomponendid ühte tehases kokkupandud süsteemi. Akusüsteem kasutab LFP 3,2 V/314 Ah elemente, mis on konfigureeritud kui 1P260S, pakkudes 261 kWh võimsust 728–936 V alalispinge vahemikus.

125 kW kahesuunaline PCS koos 400 V vahelduvvoolu väljundiga haldab kahesuunalist voolu muundamist aku ja võrgu vahel, samal ajal kui integreeritud BMS jälgib pidevalt aku seisukorda raku tasemel. Sisseehitatud EMS juhib selliseid tööstrateegiaid nagu raseerimine tipptasemel, koormuse nihutamine, tariifide optimeerimine ja taastuvenergia kasutamine. Integreeritud toitejaotus, mõõtmine, kaitselülitid, liigpingekaitse, jahutus ja aerosooltulekaitse vähendavad veelgi paigalduskoha keerukust.

Kuna kapp on eelmonteeritud ja tehases testitud, peavad kliendid peamiselt ette valmistama paigaldusaluse ja viima lõpule vajalikud elektriühendused, mis aitab lühendada kasutuselevõtuaega võrreldes eraldi paigaldatud aku, PCS-i ja juhtimisseadmetega.

125 kW võimsus ja 261 kWh võimsus kaubanduslikuks energiahalduseks

125 kW väljundvõimsuse ja 261 kWh energiavõimsuse kombinatsioon tagab praktilise tasakaalu energianõudluse juhtimise ja energia nihutamise vahel. Lühiajalise nõudluse tipptasemega ettevõtete jaoks saab süsteem kiiresti tühjendada, et vähendada võrguenergia nõudlust. Kasutusaja rakenduste puhul saab see laadida madalamate kuludega perioodidel ja tühjendada, kui elektrihinnad on kõrgemad.

Varunduse tegelik kestus sõltub ühendatud koormusest. Pideva 125 kW koormuse korral vastab 261 kWh nimivõimsus ligikaudu kahele tunnile teoreetilist energiavarustust enne süsteemi kadusid ja reservi seadistusi. Madalamad kriitilised koormused võivad pikendada varunduse kestust, muutes kapi sobivaks erinevate avariitoitestrateegiate jaoks.

Täiustatud vedelikjahutus koos temperatuuri tasakaalustamisega 3°C piires

Aku temperatuuri ühtlus mõjutab otseselt rakkude vananemist, ohutust ja süsteemi pikaajalist jõudlust. Sinoah Energy ECO-E261LP-2A kasutab pakitasemel vedelikjahutust, et hoida raku temperatuuri erinevusi 3 °C piires.

Ühtlasemad elemendi temperatuurid aitavad vähendada lokaalset termilist stressi ning toetavad ühtlast laadimist ja tühjenemist. Vedelikjahutussüsteem on kombineeritud PCS-i ja muude elektrikomponentide sundõhkjahutusega, luues hübriidse soojusjuhtimise arhitektuuri.

See lähenemisviis toetab ka kompaktset korpuse disaini, võimaldades 261 kWh aku mahtuvust 1050 × 1350 × 2400 mm korpusesse. Süsteem on ette nähtud töötamiseks ümbritseva õhu temperatuuril -25°C kuni +55°C.

Intelligentne EMS raseerimiseks, koormuse nihutamiseks ja päikeseenergia optimeerimiseks

Integreeritud EMS võimaldab Sinoah Energy ESS kabinetil reageerida muutuvale elektrinõudlusele ja energiahindadele. Selle asemel, et töötada ainult varuakuna, saab süsteem aktiivselt hallata, kuidas ja millal elektrit salvestatakse ja kasutatakse.

1. Maksimaalne raseerimine ja koormuse nihutamine

Suure elektrinõudluse perioodidel võib EMS anda käsu akul tühjendada ja vähendada võrgust võetavat võimsust. Väiksema nõudlusega perioodidel saab süsteem akut laadida. See aitab ettevõtetel hallata nõudluse tippe ja optimeerida oma elektritarbimise profiili.

2. Kasutusaja tariifi optimeerimine

Kasutusaja elektritariifide alusel tegutsevad ettevõtted saavad akut laadida madalamate kuludega perioodidel ja tühjeneda kõrgemate kuludega perioodidel. Rahaline kasu sõltub kohalikest elektrihindadest, töögraafikust, süsteemi efektiivsusest ja rattasõidustrateegiast.

3. PV + salvestusruumi integreerimine

Päikese PV-ga varustatud ärihoonete puhul saab üleliigset päikeseenergiat ladustada, mitte eksportida, kui kohapealne nõudlus on väike. Salvestatud energiat saab hiljem kasutada, kui päikeseenergia tootmine väheneb, parandades päikeseenergia omatarbimist ja vähendades sõltuvust võrguelektrist.

4. PV + salvestusruum + EV laadimine

EV laadimine võib järsult suurendada saidi energiavajadust. 125 kW ESS-kapp võib toimida laadimisinfrastruktuuri energiapuhvrina, aidates ettevõtetel laadimiskoormust hallata ja potentsiaalselt vähendada vajadust kulukate võrguühenduste uuendamise järele, olenevalt asukoha elektritingimustest.

5. Hädatoiteallikas

Kui süsteem on konfigureeritud varutööks, suudab see võrgu katkestuste ajal varustada määratud kriitilisi koormusi. Varunduse saadaolev kestus sõltub laadimisprofiilist, reservseadetest, PCS-i konfiguratsioonist ja saidi elektrilisest konstruktsioonist.

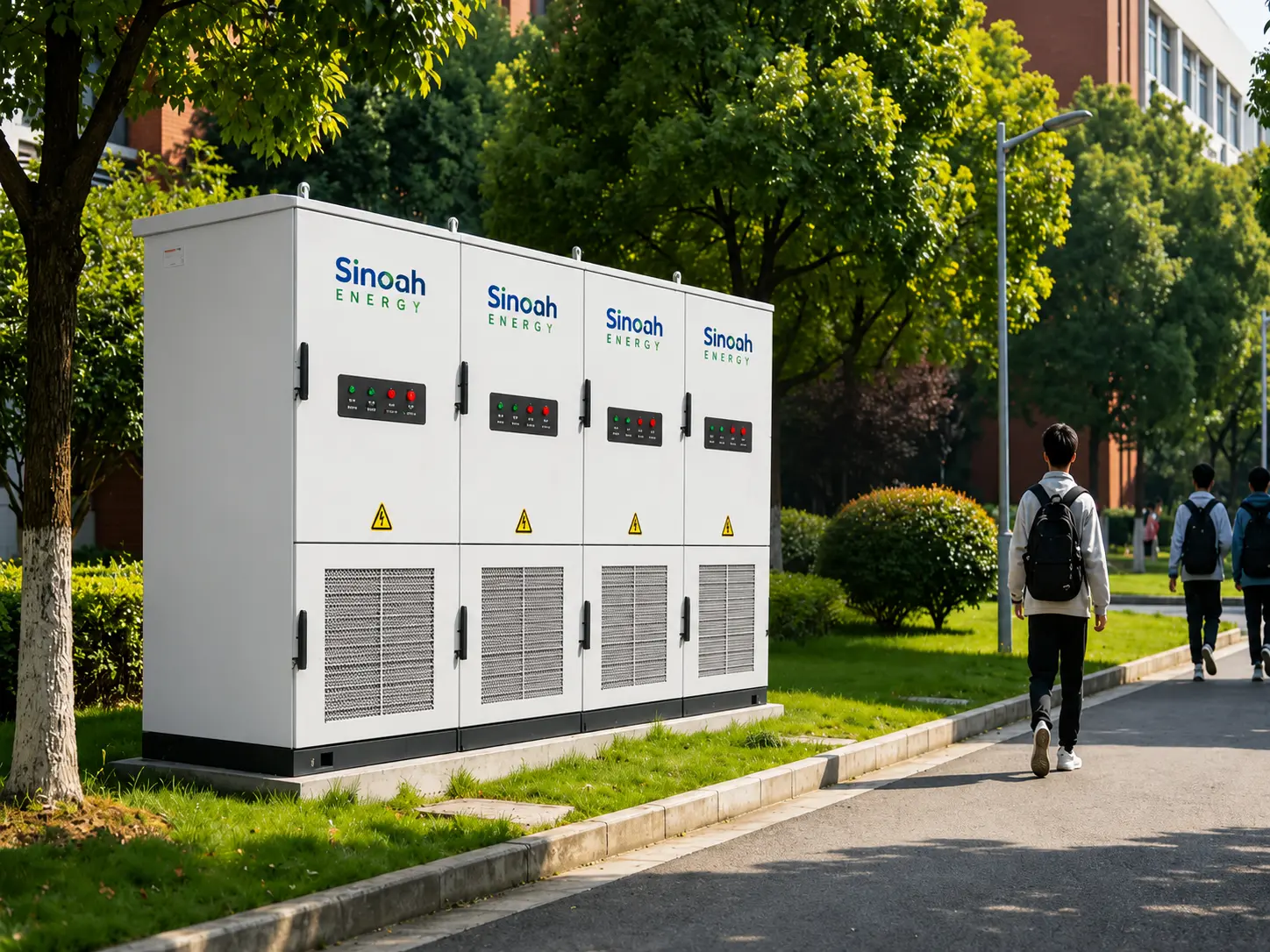

Kompaktne IP55 kapp välistingimustes paigaldamiseks

Kaubanduslikel energiasalvestusprojektidel on sageli piiratud siseruum, mistõttu on oluline arvestada välistingimustes paigaldamisega. Sinoah Energy kapi mõõtmed on 1050 × 1350 × 2400 mm ja see võtab enda alla umbes 1,4 m².

Selle IP55 kaitsekate pakub kaitset tolmu ja veejugade eest, samas kui C4 korrosioonikaitse toetab paigaldamist tööstus- ja rannikukeskkondadesse. C5 korrosioonikaitse on saadaval ka seal, kus projekti keskkond seda nõuab.

Paigalduskohas peab olema sobiv betoonvundament, piisav ventilatsioon ja ohutuskaugused ning asjakohane juurdepääs kontrollimiseks ja hoolduseks.

Mitmekihiline aku ja tuleohutuskaitse

Ohutus on kriitilise tähtsusega 261 kWh liitiumaku süsteemi kasutamisel kaubanduslikus keskkonnas. Sinoah Energy ühendab kapis rakutaseme jälgimise, BMS-kaitse, soojusjuhtimise ja tulekahju kustutamise.

BMS jälgib töötingimusi ja pakub kaitset ülepinge, alapinge, ülevoolu, ületemperatuuri ja lühise eest. Aerosoolil põhinev PACK-taseme tulekustutussüsteem on integreeritud, et reageerida avastatud tulekahjudele aku tasemel.

Süsteem on konstrueeritud vastavalt rahvusvahelistele standarditele ja sertifitseerimisnõuetele, sealhulgas UN38.3, IEC 62619, IEC 63056, IEC 62477-1, IEC 61000-6-2/4 ja UL 9540A. Kohaldatav võrguvastavus hõlmab EN 50549, G99, VDE4105, NRS097, C10/11, CEI0-21 ja CEI0-16 konfiguratsioone vastavalt sihtturule ja projekti nõuetele.

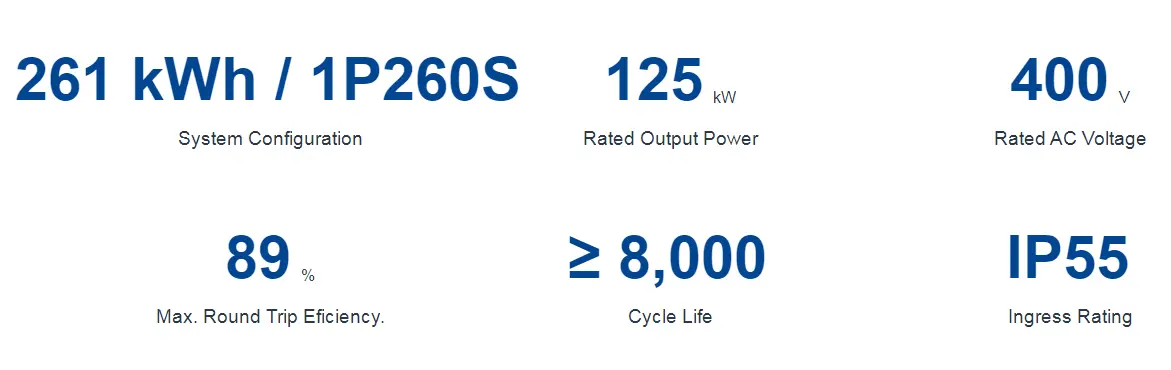

Tehnilised andmed

125 kW / 261 kWh ESS-i kapi tüüpilised rakendused

1. Tootmisrajatised

Tehased, kus on masinaid, tootmisliine, kompressoreid või muid suure võimsusega seadmeid, saavad süsteemi kasutada nõudluse tippude vähendamiseks ja energiatarbimise nihutamiseks madalamate kuludega perioodidele.

2. Hotellid ja ärihooned

Hotellid, kontorid, kaubanduskeskused ja muud ärihooned võivad kombineerida aku salvestusruumi päikeseenergiaga, et parandada omatarbimist, hallata tippnõudlust ja säilitada kriitilist koormust võrgu katkestuste ajal.

3. Laod ja logistikakeskused

Laod saavad kasutada kappi valgustuse, HVAC-i, jahutus-, automaatikasüsteemide ja laadimisseadmete elektrivajaduse haldamiseks, pakkudes samal ajal varuenergiat oluliste toimingute jaoks.

4. Kaubanduslikud päikeseenergia + ladustamisprojektid

Süsteem salvestab üleliigse päikeseenergia tootmise perioodidel, mil kohapealne nõudlus on väike, ja vabastab salvestatud energiat, kui päikeseenergia toodang väheneb, aidates ettevõtetel päikeseenergia investeeringu väärtust suurendada.

5. EV laadimise infrastruktuur

ESS-kapp võib pakkuda täiendavat võimsust kaubanduslikele elektrisõidukite laadimisrakendustele, puhverdades suuri laadimiskoormusi ja vähendades samaaegse laadimisvajaduse mõju võrguühendusele.

Näide: kommertshotellide energiahaldus

120-toalises hotellis, kus on 150 kW võimsusega PV-süsteem, elektrisõidukite laadimise infrastruktuur ja aastane elektritarbimine umbes 450 000 kWh, võib pärastlõunasel sisseregistreerimisel ja õhtusel ajal tekkida märkimisväärseid nõudluse tippe.

Asjakohase EMS-strateegiaga saab Sinoah Energy 125kW / 261kWh ESS-i kapp tühjendada suure nõudluse perioodidel, salvestada päikeseenergia ülejääki ja laadida madalamate kuludega tariifiperioodidel. Võimalik kokkuhoid sõltub hotelli tegelikust koormusprofiilist, tariifistruktuurist, päikeseenergia tootmisest, töögraafikust ja kohalikest võrgutasudest.

Seda tüüpi projektide puhul saab süsteem tegeleda samaaegselt tippnõudluse juhtimise, päikeseenergia omatarbimise, kasutusaja optimeerimise ja avariitoitenõuetega, selle asemel et tugineda ühele energiasäästustrateegiale.

Pikaajaline töökindlus ja Ühendkuningriigi tehniline tugi

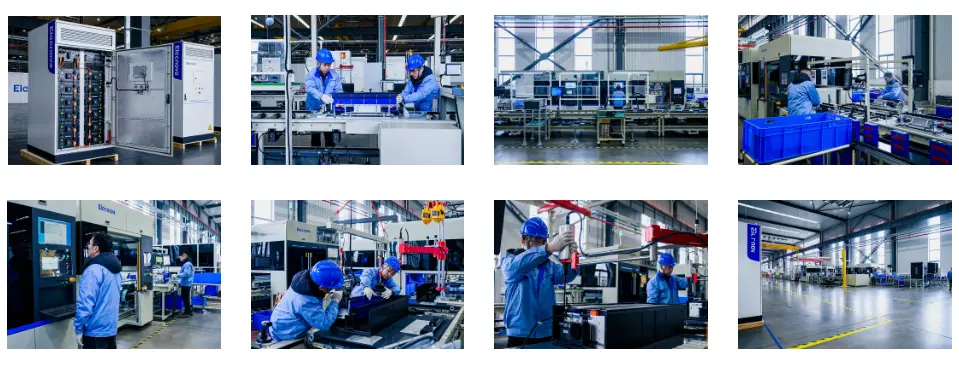

Sinoah Energy ühendab tehase otsetootmise Ühendkuningriigis asuva tehnilise toega kommertsenergia salvestamise projektidele. 125 kW / 261 kWh süsteem tagab 8000+ tsükli ja 10-aastase elemendi garantii, toetades pikaajalist projekti planeerimist.

Integreeritud süsteemina pakub kapp üht koordineeritud lahendust aku, PCS, BMS, EMS, jahutuse, toitejaotuse ja turvafunktsioonide jaoks. Sinoah Energy võib toetada ka projektipõhist konfiguratsiooni, paigalduse planeerimist, süsteemi laiendamist ja tehnilisi nõudeid erinevatele äripindadele.

Reaalmaailma rakendus: 120-toaline hotell vähendab energiakulusid 30%

Ühendkuningriigi kaguosas asuvas 120-toalises hotellis on 150 kW võimsusega päikeseenergia süsteem, külalistele mõeldud elektrisõidukite laadimisvõimalused ja aastane elektritarbimine on ligikaudu 450 000 kWh. Hotell töötab kasutusaja tariifi alusel, mille elektritariifid on tipptasemel 32 p/kWh ja väljaspool tipptundi 11 p/kWh.

Enne paigaldamist ulatus hotelli elektrivajadus pärastlõunase sisseregistreerimise, köögitöö ja õhtuse teeninduse ajal regulaarselt umbes 180 kW-ni. Need nõudluse tipud suurendasid elektrikulusid, samas kui osa hotelli päevasest päikeseenergiast eksporditi võrku suhteliselt madalate hindadega.

Pärast Sinoah Energy 125kW / 261kWh vedelikjahutusega ESS-i korpuse paigaldamist konfigureeriti integreeritud EMS maksimaalseks raseerimiseks, päikeseenergia optimeerimiseks ja kasutusaja energiahalduseks. Pärastlõunase nõudluse tippajal aku tühjenes, et vähendada võrgunõudlust ligikaudu 180 kW-lt alla 125 kW, luues rohkem kui 10 000 naela potentsiaalset iga-aastast nõudlusega seotud säästu.

Samas sai varem eksporditud päikeseenergia ülejääki salvestada 261 kWh akusse ja kasutada õhtustel töödel. Näidistöötingimustes kasvas päikeseenergia omatarbimine ligikaudu 50%-lt enam kui 85%-ni, mis tekitas täiendava elektrisäästu.

Süsteem laadis ka öisel tippperioodil umbes 11 p/kWh ja tühjenes kõrgema kuluga perioodidel umbes 32 p/kWh. See 21p/kWh hinnavahe lõi täiendava võimaluse tariifide arbitraažiks, olenevalt aku efektiivsusest ja saidi tegelikust tööstrateegiast.

Nendele tööeeldustele tuginedes võib hotell saavutada aastas kokku rohkem kui 25 000 naela energiasäästu, saavutades samal ajal ka varutoitevõime ja oma päikeseenergiasüsteemi parema kasutamise. 8000+ tsükli eluea ja 10-aastase elemendigarantiiga Sinoah Energy süsteem pakub pikaajalist lahendust energiakulude vähendamiseks ja võimsuse vastupidavuse parandamiseks.

KKK-d

1. Kui palju võib 125kW / 261kWh ESS-süsteem ettevõtet säästa?

Potentsiaalne sääst sõltub elektritariifidest, tippnõudluse tasudest, päevasest koormusmustrist, päikeseenergia tootmisest, aku tööstrateegiast ja kohalikest eeskirjadest. Sobivate äripindade puhul võivad tipptasemel raseerimine, tariifide arbitraaž ja päikeseenergia suurenenud omatarbimine tekitada märkimisväärset iga-aastast kokkuhoidu. Enne eeldatava tasuvusaja arvutamist tuleks lõpule viia kohaspetsiifiline koormuse ja tariifi analüüs.

2. Kui palju paigaldusruumi süsteem nõuab?

Kapi mõõtmed on 1050 × 1350 × 2400 mm ja see võtab enda alla umbes 1,4 m². Elektriühenduste, ohutusnõuete, ülevaatuse ja hoolduse jaoks tuleb tagada sobiv betoonvundament ja piisav vahemaa.

3. Mis vahe on vedelikjahutusel ja õhkjahutusel?

Akud kasutavad vedelikjahutust, et hoida elemendi temperatuuri erinevusi 3 °C piires, parandades temperatuuri ühtlust ja aidates vähendada termilist stressi. PCS-i ja muude komponentide jaoks kasutatakse ka sundõhkjahutust. See hübriidne soojusjuhtimise disain tagab täpsema aku temperatuuri juhtimise kui ainult õhuga aku jahutussüsteem.

4. Kui kaua suudab 261 kWh aku varuvoolu pakkuda?

Varundamise kestus sõltub tegelikust ühendatud koormusest. Pideva 125 kW koormuse korral on 261 kWh umbes kaks tundi teoreetilist akuenergiat enne konversioonikadude, töövarude ja süsteemi piirangute arvestamist. Väiksem koormus võib tagada pikema varundamise kestuse.

5. Kas 125kW / 261kWh süsteem saab töötada päikeseenergiaga?

Jah. Integreeritud EMS suudab koordineerida PV tootmist ning aku laadimist ja tühjendamist. Päikeseenergia ülejääki saab salvestada hilisemaks kasutamiseks, mis aitab suurendada kohapealset päikeseenergia tarbimist ja vähendada võrguelektri ostmist.

6. Kas süsteem toetab elektrisõidukite laadimist?

Jah. ESS-i kappi saab integreerida kaubandusliku elektrisõidukite laadimise infrastruktuuriga. Suure laadimisnõudluse ajal lisatoitega varustamine võib aidata hallata saidi tippkoormust ja vähendada survet olemasolevale võrguühendusele.

7. Kas kapp sobib välipaigaldamiseks?

Jah. Kapil on IP55 kaitseklass ja C4 korrosioonikaitse, mis muudab selle sobivaks sobivaks välistingimustes kasutatavaks paigalduseks. Enne paigaldamist tuleb hinnata ehitusplatsi tingimusi, vundamendi konstruktsiooni, vahesid, tuleohutusnõudeid ja kohalikke eeskirju.
